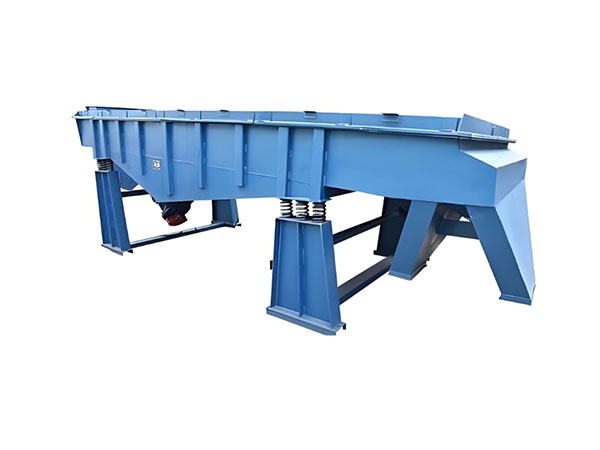

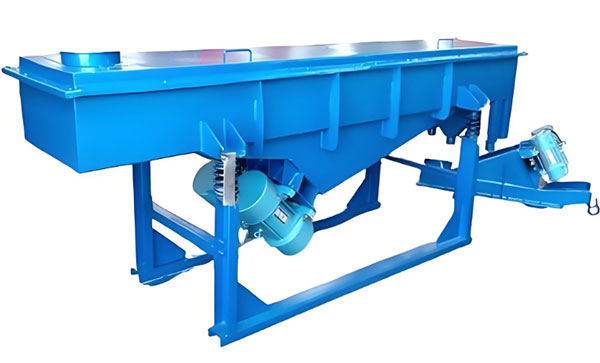

1020直线振动筛的定义

1020直线振动筛是指筛面宽度为1米、长度为2米的直线振动筛分设备，属于中小型筛分设备，广泛应用于砂石骨料、煤炭、矿石等物料的粒度分级。其特点是结构简单、处理量适中、维护便捷，适合中小规模生产线或移动式作业。

核心结构与工作原理

1. 核心结构

• 筛箱：由钢板焊接而成，内衬耐磨橡胶或聚氨酯筛板，宽度1米，长度2米。

• 振动电机：两台同型号电机对称安装，产生直线激振力。

• 筛网：单层或多层设计（通常1-3层），材质可选钢丝编织网、橡胶筛板或聚氨酯筛板。

• 减震弹簧：支撑筛箱并缓冲振动，材质为钢制或橡胶。

2. 工作原理

• 两台振动电机同步反向旋转，产生直线激振力，推动物料在筛面上跳跃前进；

• 小于筛孔尺寸的物料透筛落入下层或收集槽，大于筛孔尺寸的物料从筛面末端排出；

• 通过调整筛面倾角（通常0°-10°）和振动频率（700-1000次/分钟）控制筛分效率。

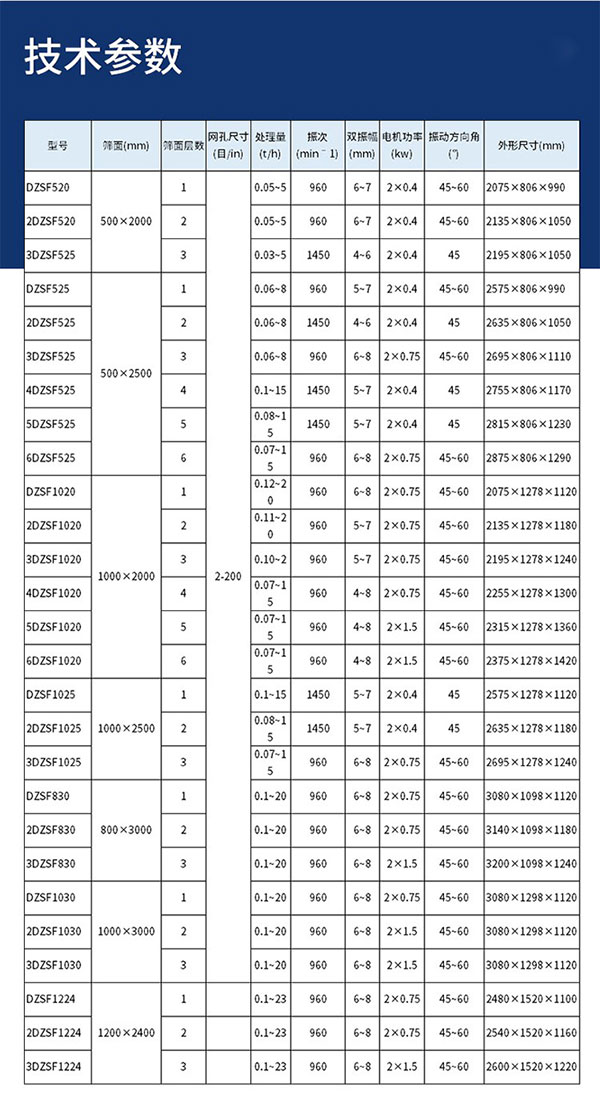

技术参数（典型型号）

适用场景

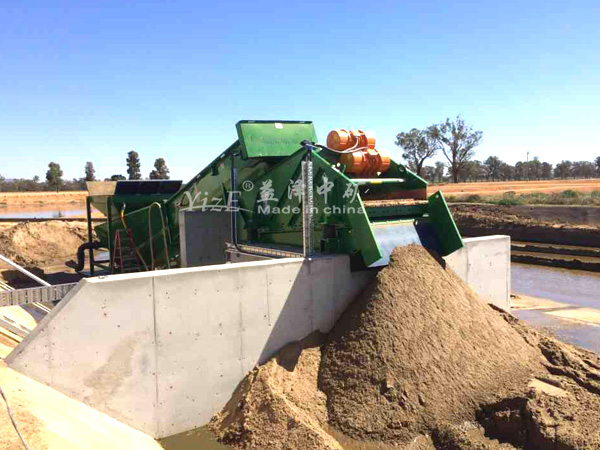

1. 砂石骨料分级：

   • 将破碎后的混合料分为0-5mm、5-10mm、10-20mm等规格。

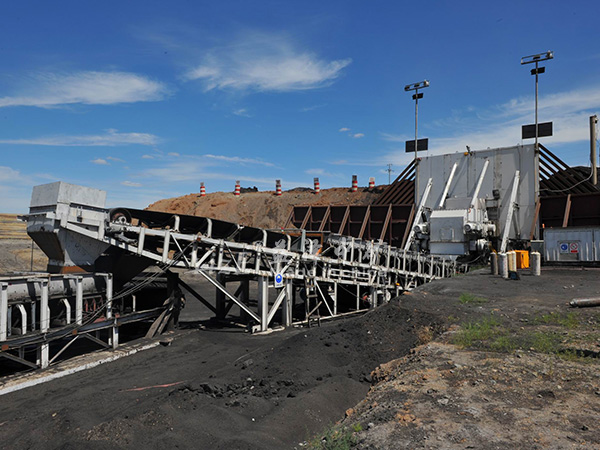

2. 煤炭筛分：

   • 分离块煤、籽煤、末煤，筛孔尺寸10mm/30mm/50mm。

3. 矿石预筛分：

   • 去除矿石中的细粉或杂质，提高后续破碎效率。

4. 再生骨料处理：

   • 筛分建筑垃圾破碎后的再生骨料，分离杂质（如木材、塑料）。



哈密地区适配方案

1. 防沙设计

• 密封结构：筛箱与底座连接处加装橡胶密封条，防止沙尘侵入轴承；

• 顶部防尘罩：覆盖筛面，减少筛分扬尘（适应哈密多风沙气候）。

2. 耐温差设计

• 电机选型：选用F级绝缘电机，适应-20℃~40℃环境温度；

• 润滑油脂：使用宽温型锂基脂（如美孚XHP222），低温不凝固，高温不流失。

3. 低维护性优化

• 轴承选型：采用SKF或NSK长寿命轴承，减少更换频率；

• 筛网材质：优先选择聚氨酯筛板，耐磨且防堵，寿命延长至1-2年。




选型建议

1. 根据物料特性选择

• 砂石骨料：

  • 推荐单层筛网（孔径5mm/10mm/20mm），处理量30-50吨/小时。

• 煤炭分级：

  • 选择双层筛网（上层30mm，下层10mm），处理量20-40吨/小时。

• 矿石筛分：

  • 采用单层筛网（孔径2mm/5mm），处理量10-30吨/小时。

2. 根据产能需求选择

• 小型生产线：1020直线筛（1m×2m），处理量10-50吨/小时；

• 中型生产线：1230直线筛（1.2m×3m），处理量50-100吨/小时。



注意事项

1. 物料预处理：

   • 控制含水率（建议≤8%），防止粘网堵塞。

2. 筛网匹配：

   • 砂石筛分选用耐磨橡胶筛板，煤炭分级用钢丝编织网。

3. 操作：

   • 筛机运行中禁止调整筛板或清理物料；

   • 停机后需等待振动完全停止再进行检查。
